Kia Soul / Manuel du conducteur Kia Soul / Entretien / Ampoules d'éclairage / Remplacement des ampoules des phares avant, feux de position, clignotants, catadioptres latéraux et phares antibrouillard avant

Remplacement des ampoules des phares avant, feux de position, clignotants, catadioptres latéraux et phares antibrouillard avant

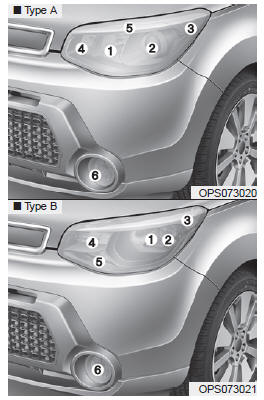

  1. Phares avant (pleins phares)
  2. Phares avant (feux de croisement)
  3. Catadioptres latéraux avant
  4. Clignotants avant
  5. Feux de position avant
  6. Phares antibrouillard (si équipé)

S'il faut réajuster le faisceau des phares après l'assemblage des phares avant, s'adresser à un concessionnaire kia agréé.

Remplacement des ampoules des phares avant, feux de position, clignotants, catadioptres latéraux et phares antibrouillard avant


Avertissement - ampoules aux halogénures

  • Les ampoules aux halogénures sont remplies d'un gaz sous pression qui peut faire voler des pièces de verre si elles éclatent.
  • Manipulez-les toujours avec grand soin; évitez de les érafler ou de les égratigner. Si les ampoules sont allumées, évitez le contact avec les liquides. Ne touchez jamais le verre avec la main nue. L'huile résiduelle peut faire surchauffer l'ampoule qui éclatera une fois allumée. Une ampoule ne devrait fonctionner que lorsqu'elle est installée dans un phare.
  • Si une ampoule est endommagée ou fissurée, remplacez-la immédiatement et jetez-la soigneusement.
  • Portez des lunettes de sûreté quand vous changez une ampoule. Laissez l'ampoule refroidir avant de la toucher.

Remplacement de l'ampoule des phares (type dhi)

Si l'ampoule du témoin ne s'allume pas, faire vérifier le véhicule par un concessionnaire kia autorisé.

Avis

Les lampes dhi offrent un rendement supérieur comparées aux ampoules halogènes. Le fabriquant estime que les phares dhi durent au moins deux fois plus longtemps que les ampoules halogènes, tout dépendant de la fréquence d'utilisation. Il faudra probablement les remplacer à un moment ou à un autre au cours de la vie du véhicule. En activant et en désactivant les phares plus souvent qu'à l'habitude, cela aura pour effet de réduire la durée de vie des phares dhi. Les lampes dhi ne tombent pas en panne de la même façon que les lampes halogènes incandescentes.

Si un phare s'éteint après une certaine période d'utilisation alors qu'il se rallume immédiatement lorsqu'on déplace le commutateur de phare, il est probable que l'ampoule dhi doive être remplacée. Les composants des phares dhi sont plus complexes que les ampoules halogènes conventionnelles, de sorte que leur coût de remplacement est plus élevé.

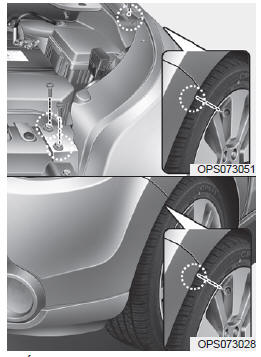

Remplacement de l'ampoule des phares (type dhi)

  1. Éteindre le moteur et ouvrir le capot. Débrancher le câble négatif de la batterie.
  2. Débrancher les connecteurs d'alimentation derrière le phare.
  3. Desserrer les boulons de fixation.

Remplacement de l'ampoule des phares (type dhi)


  1. Dégager le bout du pare-chocs avant
  2. Enlever le phare de la carrosserie.

S'il est possible d'atteindre l'ampoule sans enlever le phare, les étapes 3, 4 et 5 sont inutiles..

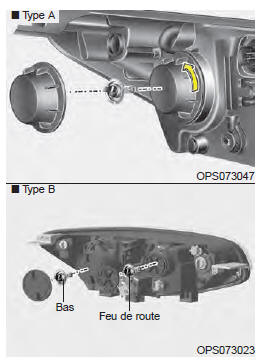

Ampoule du phare avant (pleins phares)

Ampoule du phare avant (pleins phares)


Suivre les étapes 1 à 5 de la page précédente.

  1. Enlever la lentille du phare en la tournant dans le sens inverse des aiguilles d'une montre.
  2. Débrancher le connecteur de la douille de l'ampoule.
  3. Dégager le fil de l'ampoule en appuyant sur l'embout et en le poussant vers le haut.
  4. Enlever l'ampoule du phare.
  5. Installer une nouvelle ampoule et brancher les fils de l'ampoule en place, en alignant le fil avec la rainure de l'ampoule.
  6. Brancher le connecteur de la douille de l'ampoule.
  7. Repositionner la lentille du phare en la tournant dans le sens des aiguilles d'une montre.
  8. Brancher le connecteur d'alimentation au dos du phare.
  9. Replacer le phare dans la carrosserie du véhicule.

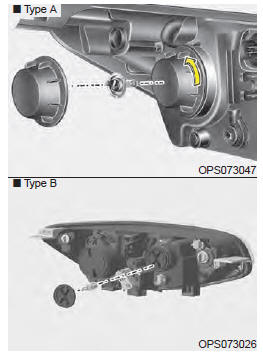

Ampoule du phare avant (feux de croisement)

Ampoule du phare avant (feux de croisement)


Suivre les étapes 1 à 5 de la page précédente.

  1. Enlever la lentille du phare en la tournant dans le sens inverse des aiguilles d'une montre.
  2. Enlever l'ampoule du phare en la tournant dans le sens inverse des aiguilles d'une montre.
  3. Installer une nouvelle ampoule en l'insérant dans le boîtier et en la tournant jusqu'à ce qu'elle se verrouille.
  4. Repositionner la lentille du phare en la tournant dans le sens des aiguilles d'une montre.

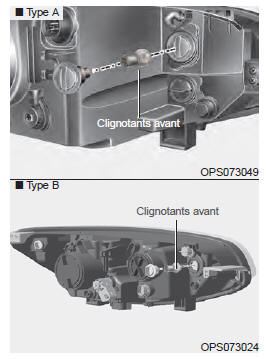

Clignotants avant/feux de position

Clignotants avant/feux de position


À ampoule

Suivre les étapes 1 à 5 de la page précédente.

  1. Enlever la douille du phare en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les onglets de la douille s'alignent aux fentes du boîtier.
  2. Enlever l'ampoule de la douille en appuyant dessus et en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les onglets de l'ampoule s'alignent aux fentes de la douille.
  3. Installer une nouvelle ampoule en l'insérant dans la douille et en la tournant jusqu'à ce qu'elle se verrouille.
  4. Installer la douille dans le phare en alignant les onglets de la douille aux fentes du phare, puis en tournant la douille dans le sens des aiguilles d'une montre.
  5. Replacer le phare dans la carrosserie du véhicule.

Type de led

Si l'ampoule ne s'allume pas, faire vérifier le véhicule par un concessionnaire kia autorisé.

Catadioptres avant

Catadioptres avant


Suivre les étapes 1 à 5 de la page précédente.

  1. Enlever la douille du catadioptre en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les onglets de la douille s'alignent aux fentes du boîtier.
  2. Tirer l'ampoule pour la sortir de la douille.
  3. Installer une nouvelle ampoule en l'insérant dans la douille.
  4. Installer la douille dans le catadioptre en alignant les onglets de la douille aux fentes du phare, puis en tournant la douille dans le sens des aiguilles d'une montre.

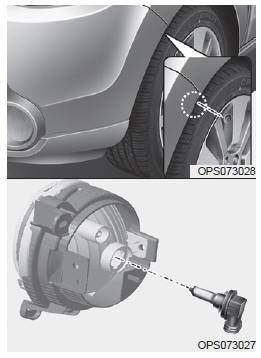

Ampoules des phares antibrouillard avant (si équipé)

Ampoules des phares antibrouillard avant (si équipé)


  1. Enlever la jupe inférieure du parechocs avant.
  2. Passer la main derrière le phare avant.
  3. Débrancher le connecteur d'alimentation de la douille.
  4. Enlever l'ampoule à douille du boîtier en faisant tourner la douille dans le sens des aiguilles d'une montre, jusqu'à ce que les onglets de la douille s'alignent aux fentes du phare.
  5. Insérer une nouvelle ampoule à douille dans le boîtier en alignant les onglets de la douille aux fentes du phare. Pousser la douille dans le boîtier, et la tourner dans le sens des aiguilles d'une montre.
  6. Rebrancher le connecteur d'alimentation à la douille.
  7. Remonter la jupe inférieure du pare-chocs avant.

Avis

S'il faut réajuster le faisceau des phares après l'assemblage des phares avant, s'adresser à un concessionnaire kia agréé.
