Mercedes-Benz Classe R: Caméra de recul - Systèmes d'aide à la conduite - Conduite et stationnement - Manuel du conducteur Mercedes-Benz Classe RMercedes-Benz Classe R: Caméra de recul

Consignes de sécurité importantes

Attention


Veillez à ce qu'aucune personne ni aucun animal ne se trouvent dans la zone de manoeuvre. Sinon, ils pourraient être blessés.

Remarques générales

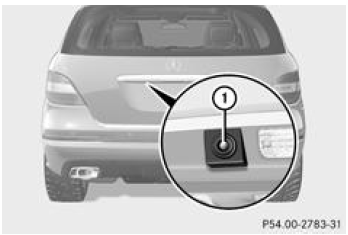

Mercedes-Benz Classe R. Remarques générales


  1. Caméra de recul

La caméra de recul  est un système optique d'aide au stationnement. Elle vous permet de voir sur le visuel comand la zone qui se trouve derrière le véhicule.

La caméra de recul  se trouve dans la poignée du hayon.

Vue fournie par la caméra

Attention


La caméra de recul est uniquement un système d'aide. Elle peut éventuellement fournir une vue déformée ou incorrecte des obstacles ou ne pas les représenter du tout. Elle n'est pas non plus en mesure de remplacer votre vigilance. La caméra ne peut pas signaler les objets qui se trouvent

  • très près du pare-chocs arrière
  • sous le pare-chocs arrière
  • à proximité immédiate, au-dessus de la poignée encastrée du hayon

Vous êtes seul responsable de la sécurité et vous devez continuer à surveiller votre environnement immédiat lorsque vous effectuez des manoeuvres. Cela vaut pour les zones qui se trouvent à l'arrière, à l'avant et sur les côtés du véhicule.

Sinon, vous pourriez vous exposer à un danger ou mettre en danger d'autres personnes.



Attention


La caméra de recul ne fonctionne pas ou seulement de manière limitée lorsque

  • le hayon est ouvert
  • il pleut ou il neige très fort ou qu'il y a du brouillard
  • il fait nuit ou que vous vous trouvez dans un lieu très sombre
  • la caméra est soumise à une très forte lumière claire
  • l'environnement est éclairé avec un éclairage fluorescent, provenant par exemple de tubes fluorescents ou d'un éclairage led l'image peut se mettre à trembler
  • la température change brusquement, par exemple en hiver lorsque vous entrez dans un garage chauffé
  • l'objectif de la caméra est encrassé ou couvert
  • l'arrière de votre véhicule est endommagé. Dans ce cas, faites contrôler la position et le réglage de la caméra par un atelier qualifié. Mercedes-benz vous recommande pour cela de vous adresser à votre point de service mercedes-benz.

Dans ce cas, n'utilisez pas la caméra de recul. Sinon, vous pourriez blesser quelqu'un ou endommager des objets et le véhicule lors des manoeuvres de stationnement.

L'image de la zone qui se trouve derrière le véhicule est inversée comme dans le rétroviseur intérieur.

Mise en marche de la caméra de recul

  • Assurez-vous que la clé se trouve en position  dans le contacteur d'allumage.
  • Assurez-vous que la fonction " caméra de recul " est sélectionnée dans le système comand aps voir la notice d'utilisation spécifique du système comand aps.
  • Engagez la marche arrière.

    La zone qui se trouve derrière le véhicule est représentée par des lignes repères sur le visuel comand.

Lignes repères sur le visuel comand

Attention


L'utilisation de la caméra de recul peut être dangereuse si vous êtes daltonien ou si vous percevez mal les couleurs.

N'utilisez la caméra de recul que si vous voyez les lignes repères de couleur et que vous êtes en mesure de distinguer celles représentées par la caméra de recul sur le visuel comand.



Attention


Tenez compte du fait que des objets qui ne se trouvent pas au niveau du sol sont en réalité plus près qu'ils ne le paraissent, par exemple

  • le pare-chocs d'un véhicule qui est garé derrière votre véhicule
  • un timon
  • la rotule d'un dispositif d'attelage
  • la partie arrière d'un camion
  • un poteau oblique

Les lignes repères ne servent qu'à vous orienter et ne permettent pas de mesurer la distance par rapport à un obstacle.

Ne dépassez pas la ligne repère rouge lorsque vous vous approchez d'un obstacle. Sinon, vous pouvez provoquer un accident et vous exposer à un danger ou mettre en danger d'autres personnes.

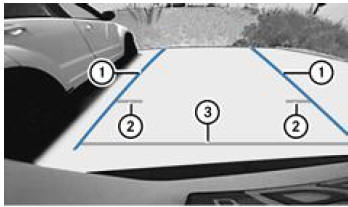

Mercedes-Benz Classe R. Affichage sur le visuel comand (exemple)
Affichage sur le visuel comand exemple

Les lignes repères  et  indiquent la distance approximative par rapport à la zone arrière. Cette distance est de , m environ pour la ligne repère jaune  et de , m environ pour la ligne repère rouge . Ces distances sont valables uniquement pour des objets qui se trouvent au niveau du sol. Les lignes repères bleues  indiquent la largeur requise par le véhicule. Elles servent à aligner le véhicule contre le bord de la voie, par exemple contre le trottoir.
