Mercedes-Benz Classe R: Dispositif d'attelage

Cotes de montage

Le montage ultérieur d'un dispositif d'attelage exige, en fonction du type de véhicule, des modifications au niveau du système de refroidissement. Pour le montage ultérieur d'un dispositif d'attelage, tenez compte des points de fixation sur le cadre de châssis.

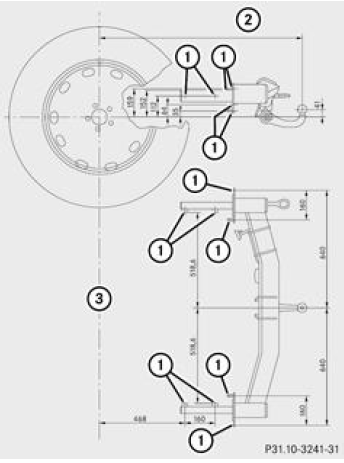

Points de fixation du dispositif d'attelage exemple

1. Points de fixation
2. Porte-à-faux
3. Axe de l'essieu arrière

Dans le cas du dispositif d'attelage monté d'usine, le porte-à-faux, capuchon compris, est de   mm.

Charges tractées
