Mercedes-Benz Classe R: Pose de la rotule véhicules équipés d'une roue de secours fixée à l'extérieur

Attention Si la rotule n'est pas verrouillée, elle peut se détacher pendant la marche et tomber sur la chaussée. Il y a risque d'accident et de blessure. Verrouillez la rotule conformément aux descriptions.

Attention Si la rotule n'est pas verrouillée, la remorque peut se détacher. Il y a risque d'accident. Verrouillez toujours la rotule conformément aux descriptions.

Attention Si vous déverrouillez la rotule ou que vous ne la verrouillez pas correctement lors du rabattement, elle bascule vers l'extérieur. Il y a risque de blessure dans la zone de basculement de la rotule. Déverrouillez la rotule uniquement lorsque la zone de basculement est dégagée. Lorsque vous rabattez la rotule, assurez-vous toujours qu'elle se verrouille.

Avant de pouvoir tracter une remorque, vous devez monter la rotule.

• Notez le numéro de la clé dont la rotule est dotée.

  Vous aurez besoin de ce numéro pour obtenir une clé de rechange dans un point de service mercedes-benz.

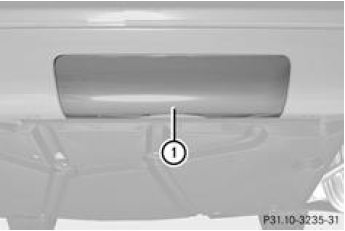

• Enlevez le cache .
• Sortez la rotule, munie de sa clé, du compartiment de rangement situé sous le plancher du compartiment de chargement plus de détails.

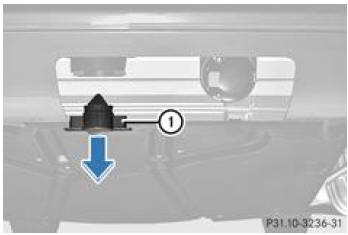

• Enlevez le capuchon  qui se trouve sous le pare-chocs en le tirant verticalement vers le bas flèche.
• Placez le capuchon  dans le compartiment de rangement situé sous le plancher du compartiment de chargement.

• Retirez le cache  de la serrure qui se trouve dans la molette.

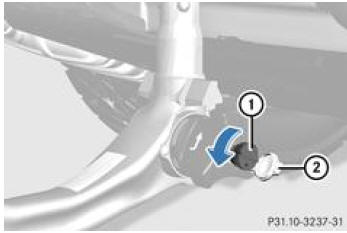

• Introduisez la clé  dans la serrure qui se trouve dans la molette.
• Tournez la clé  dans le sens inverse des aiguilles d'une montre.

La clé reste dans la serrure lorsque vous déposez la rotule.

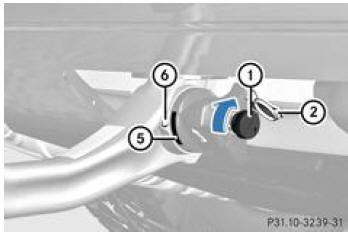

• Ecartez la molette  de la rotule flèche et tournez-la dans le sens des aiguilles d'une montre jusqu'à ce qu'elle s'enclenche.

  Le point blanc de la rotule doit coïncider avec la zone rouge de la molette.

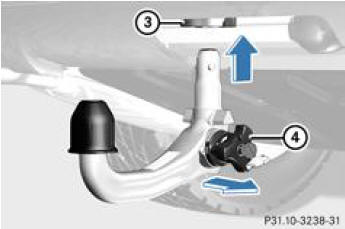

• Enfoncez la rotule à la verticale dans le support  flèche jusqu'à ce qu'elle soit verrouillée.

La molette  tourne automatiquement jusqu'à ce que sa zone verte  coïncide avec le point blanc  de la rotule.

• Tournez la clé  dans le sens de la flèche jusqu'en butée verrouillage.
• Retirez la clé .
• Enfoncez le cache  sur la serrure.

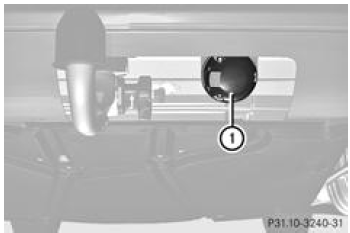

1. Prise
