Mercedes-Benz Classe R: Voyants

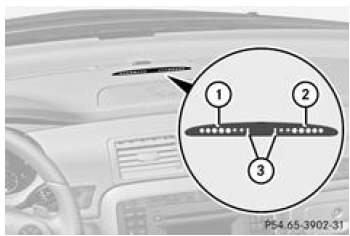

Voyants pour la zone avant

1. Segments pour le côté gauche du véhicule
2. Segments pour le côté droit du véhicule
3. Segments indiquant que le système est opérationnel

Les voyants indiquent la distance entre les capteurs et les obstacles. Les voyants pour la zone avant se trouvent sur la planche de bord, au-dessus des buses de ventilation centrales. Les voyants pour la zone arrière se trouvent à l'arrière, au niveau du plafonnier.

Pour chaque côté du véhicule, le voyant comprend  segments orange et  segments rouges. Si les segments orange sont allumés, le parktronic est opérationnel.

La position de la boîte de vitesses détermine les voyants qui sont activés lorsque le moteur tourne.

Lorsque le véhicule s'approche d'un obstacle,  ou plusieurs segments s'allument en fonction de la distance.

A partir du

• e segment, un signal d'alerte périodique retentit pendant  secondes environ.
• e segment, un signal d'alerte continu retentit pendant  secondes environ. La distance minimale de détection est atteinte.
