Renault Scénic / Manuel du conducteur Renault Scénic / Faites connaissance avec votre véhicule / Appareils de contrôle, ordinateur de bord, menu de personnalisation des réglages du véhicule

Tableau de bord : témoins lumineux

La présence et le fonctionnement des témoins DÉPENDENT DE L'ÉQUIPEMENT ET DU PAYS.

Suivant véhicule, vous disposez d'un


Suivant véhicule, vous disposez d'un tableau de bord avec personnalisation de l'affichage A ou sans personnalisation de l'affichage B.

Le tableau de bord avec personnalisation est reconnaissable à la présence du contacteur 1 sur la planche de bord et au marquage "TFT Display" sur la vitre du tableau de bord.

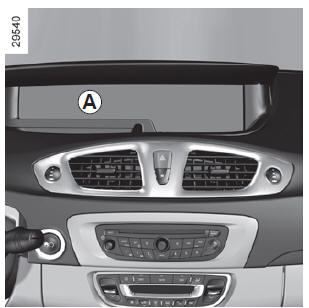

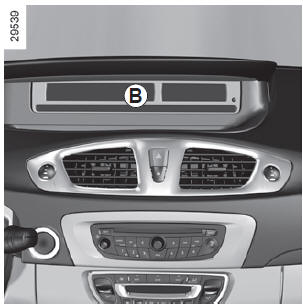

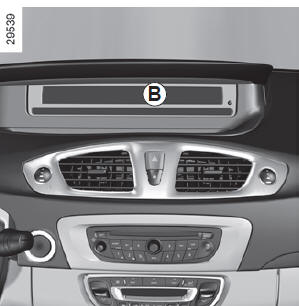

Tableau de bord A ou B : il s'éclaire à


Tableau de bord A ou B : il s'éclaire à la mise sous contact.

L'allumage de certains témoins est accompagné d'un message.

Le témoin arrêt nécessite un
arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement.

Le non respect de cette préconisation risque d'entraîner un endommagement du véhicule.

limiteur deTémoins du
limiteur de vitesse et du régulateur de vitesse

Reportez-vous aux paragraphes "Régulateur de vitesse " et "Limiteur de vitesse " en chapitre 2.

vousLe témoin
impose, pour votre sécurité, vous
impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.



de retour visuelL'absence
de retour visuel ou sonore indique une défaillance du tableau de bord. Cela impose un arrêt immédiat et compatible avec les conditions de circulation. Assurezvous de la bonne immobilisation du véhicule et faites appel à un Représentant de la marque.

La présence et le fonctionnement des témoins DÉPENDENT DE L'ÉQUIPEMENT ET DU PAYS.

Non utilisé


Témoin des feuxNon utilisé


de position Témoin des feux
de position

de croisement Témoin des feux
de croisement

de route Témoin des feux
de route

de brouillard Témoin des feux
de brouillard avant

brouillard Témoin de feu de
brouillard arrière

Témoin des feux


indicateurs Témoin des feux
indicateurs de direction gauche

indicateurs Témoin des feux
indicateurs de direction droit

du frein à Témoin de serrage
du frein à main ou du frein de parking assisté

assisté Reportez-vous aux paragraphes "Frein à main " ou "Frein de parking assisté " en chapitre 2.

fonctionnement Témoin de
fonctionnement des sièges chauffants

Il indique qu'un des sièges chauffants est en fonction.

contrôle du système Témoin de
contrôle du système antipollution

Il s'allume à la mise sous contact puis s'éteint au démarrage moteur.

  •  S'il s'allume de façon continue, consultez au plus tôt un Représentant de la marque ;
  •  s'il clignote, réduisez le régime moteur jusqu'à disparition du clignotement.

    Consultez au plus tôt un Représentant de la marque.

Reportez-vous au paragraphe "Conseils antipollution, économies de carburant, conduite " en chapitre 2.

préchauffage Témoin de
préchauffage (version diesel)

Contact mis, il s'allume. Il indique que les bougies de préchauffage sont en fonctionnement. Dès qu'il s'éteint, le moteur démarre.

mini carburant Témoin d'alerte
mini carburant

Il s'allume à la mise sous contact puis s'éteint après quelques secondes. S'il s'allume en roulage accompagné d'un bip sonore, faites le plein dès que possible.

La présence et le fonctionnement des témoins DÉPENDENT DE L'ÉQUIPEMENT ET DU PAYS.

non-portTémoin d'alerte de
non-port de la ceinture conducteur et, suivant véhicule, de la ceinture passager avant

Il s'allume au tableau de bord à la mise du contact puis, si la ceinture conducteur ou passager avant (lorsque le siège est occupé) n'est pas bouclée, dès que le véhicule atteint environ 20 km/h, il clignote et un signal sonore retentit pendant environ 120 secondes.

Nota : un objet posé sur l'assise passager peut déclencher le témoin d'alerte.

Alerte de non-port de ceinture arrière (suivant véhicule) Le témoin suivant véhicule, d'un message s'allume accompagné,
suivant véhicule, d'un message indiquant le nombre de ceinture bouclée au tableau de bord pendant environ 30 secondes à chaque démarrage du véhicule, ouverture d'une porte ou bouclage/débouclage d'une ceinture arrière. Assurez-vous que les passagers arrière sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur les sièges arrière.

desTémoin antiblocage
des roues

Il s'allume à la mise sous contact puis s'éteint après trois secondes environ.

S'il ne s'éteint pas après la mise sous contact ou s'il s'allume en roulant, il signale une défaillance du système d'antiblocage des roues. Le système de freinage est alors assuré comme sur un véhicule non équipé du système ABS.

Consultez rapidement un Représentant de la marque.

Il s'allume au démarrage moteurTémoin d'airbag


Il s'allume au démarrage moteur puis s'éteint après trois secondes environ.

S'il ne s'allume pas à la mise sous contact ou s'il reste allumé, il signale une défaillance du système.

Consultez au plus tôt un Représentant de la marque.

dispositifs deTémoin de
dispositifs de correction de conduite

Reportez-vous au paragraphe "Dispositifs de correction de conduite " en chapitre 2.

Reportez-vous au paragrapheAirbag passager OFF


Reportez-vous au paragraphe "Sécurité enfants : désactivation/activation airbag passager avant " en chapitre 1.

Reportez-vous au paragrapheAirbag passager ON


Reportez-vous au paragraphe "Sécurité enfants : désactivation/activation airbag passager avant " en chapitre 1.

La présence et le fonctionnement des témoins DÉPENDENT DE L'ÉQUIPEMENT ET DU PAYS.

Témoin d'alerte


Il s'allume à la mise sousTémoin d'alerte


Il s'allume à la mise sous contact puis s'éteint après trois secondes environ. Il peut s'allumer conjointement à d'autres témoins et/ou messages au tableau de bord. Il nécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement.

Le non respect de cette préconisation risque d'entraîner un endommagement du véhicule.

Témoin d'arrêt


impératifTémoin d'arrêt
impératif

Pour les véhicule qui ne sont pas équipés du contacteur 1, il s'allume à la mise sous contact puis s'éteint après trois secondes eviron. Il s'allume conjointement à d'autres témoins et/ou messages, et est accompagné d'un bip sonore.

Il vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation.

Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

La présence et le fonctionnement des témoins DÉPENDENT DE L'ÉQUIPEMENT ET DU PAYS.

Les témoins suivants s'allument accompagnés du témoin Témoin d'incident.


sur circuitTémoin d'incident
sur circuit de freinage

S'il s'allume au freinage, accompagné du témoin c'est l'indice d'une baisse de niveau et d'un bip sonore,
c'est l'indice d'une baisse de niveau dans les circuits ou d'un incident sur le système de freinage. Arrêtez-vous et faites appel à un Représentant de la marque.

de batterieTémoin de charge
de batterie

Il s'allume à la mise sous contact puis s'éteint au bout de trois secondes environ.

S'il s'allume accompagné du témoin cela et d'un bip sonore,
cela indique une défaillance du circuit électrique.

pression d'huileTémoin de
pression d'huile

Il s'allume à la mise sous contact puis s'éteint au bout de trois secondes environ. S'il s'allume sur route, accompagné du témoin bip sonore, arrêtez-vous impérativement et d'un
bip sonore, arrêtez-vous impérativement et coupez le contact. Vérifiez le niveau d'huile (reportez-vous au paragraphe "Niveau d'huile moteur " en chapitre 4). Si le niveau est normal, cela provient d'une autre cause : faites appel à un Représentant de la marque.

températureTémoin de
température d'eau moteur

Il s'allume à la mise sous contact puis s'éteint au démarrage moteur. S'il s'allume sur route, accompagné du témoin et d'un bip sonore, arrêtez-vous
et d'un bip sonore, arrêtez-vous impérativement et coupez le contact.

Vérifiez le niveau d'eau (reportez-vous au paragraphe "Niveaux " en chapitre 4). Si le niveau est normal, cela provient d'une autre cause : faites appel à un Représentant de la marque.

Afficheurs et indicateurs

Tableau de bord

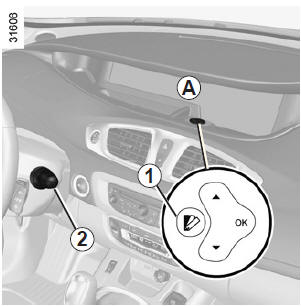

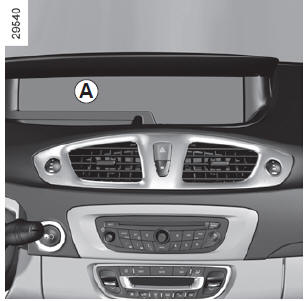

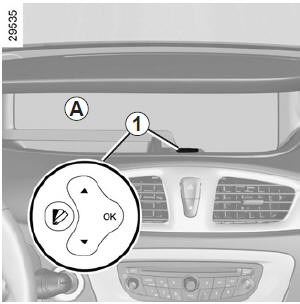

Tableau de bord "TFT Display " A

Vous pouvez personnaliser votre tableau de bord A avec un contenu et des couleurs différentes selon votre choix.

Appuyez autant de fois que nécessaire sur le contacteur 1 jusqu'à l'affichage souhaitée.

Compte-tours (tr/mn × 1 000)

Il s'affiche selon la personnalisation choisie au tableau de bord.

Indicateur de vitesse (km ou miles par heure) Indicateur de niveau carburant Le niveau de carburant restant est indiqué en jaune.

Si le niveau est au minimum, le témoin M accompagné d'un bip sonore. Faites le intégré à l'indicateur clignote
accompagné d'un bip sonore. Faites le plein rapidement.

Alerte niveau d'huile moteur minimum
Alerte niveau d'huile moteur minimum

Au démarrage moteur, l'afficheur au tableau de bord vous alerte lorsque le niveau d'huile minimum est atteint.

Reportez-vous au paragraphe "Niveau huile moteur " en chapitre 4.

À la première alerte, vous pouvez la faire disparaître en appuyant sur l'un des boutons 3 ou 4 en bout de la manette 2.

Les alertes suivantes disparaîtront automatiquement au bout de 30 secondes.

Tableau de bord en miles
Tableau de bord en miles
(possiblilité de passer en km/h)

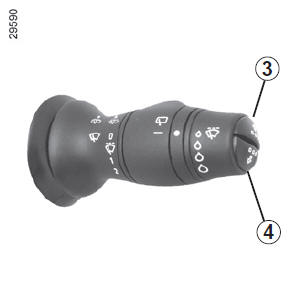

  •  Contact coupé, appuyez sur l'un des boutons 3 ou 4 et sur le bouton de démarrage 5 ;
  •  l'indicateur de l'unité de mesure de vitesse clignote pendant environ dix secondes, puis la nouvelle unité s'affiche : lâchez le bouton 3 ou 4 dès que l'unité ne clignote plus.

Pour revenir au mode précédent, effectuez la même opération.

Nota : après une coupure de batterie, l'ordinateur de bord reviendra automatiquement à l'unité d'origine.

Alarme sonore de survitesse
Alarme sonore de survitesse

Suivant véhicule et pays, une alarme sonore retentit pendant environ 10 secondes toutes les 40 secondes, tant que le véhicule dépasse 120 km/h.

Ordinateur de bord

Reportez-vous au paragraphe "Ordinateur de bord " en chapitre 1

Véhicule sans le tableau de bord
Véhicule sans le tableau de bord "TFT Display "

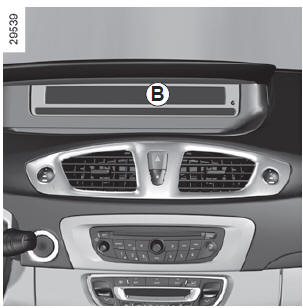

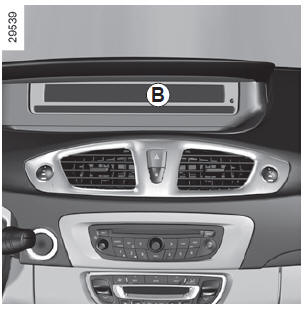

Tableau de bord B

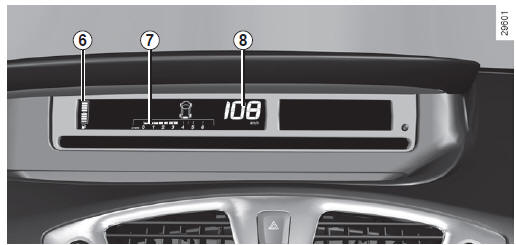

Indicateur de niveau carburant 6
Indicateur de niveau carburant 6

Si le niveau est minimum, le témoin intégré à l'indicateur s'allume accompagné
intégré à l'indicateur s'allume accompagné d'un bip sonore. Faites le plein rapidement.

Compte-tours (tr/mn × 1 000) 7

Indicateur de vitesse (km ou miles par heure) 8

Alarme sonore de survitesse

Suivant véhicule et pays, une alarme sonore retentit pendant environ 10 secondes toutes les 40 secondes, tant que le véhicule dépasse 120 km/h.

Ordinateur de bord

Reportez-vous au paragraphe "Ordinateur de bord " en chapitre 1.

Tableau de bord en miles
Tableau de bord en miles
(possibilité de passer en km/h)

  •  Contact coupé, appuyez sur l'un des boutons 3 ou 4 et sur le bouton de démarrage 5.
  •  L'indicateur de l'unité de mesure de vitesse clignote pendant environ dix secondes, puis la nouvelle unité s'affiche : lâchez le bouton 3 ou 4 dès que l'unité ne clignote plus.

Pour revenir au mode précédent, effectuez la même opération.

Nota : après une coupure de batterie, l'ordinateur de bord reviendra automatiquement à l'unité d'origine.

Alerte niveau d'huile moteur
Alerte niveau d'huile moteur minimum

Au démarrage moteur, l'afficheur au tableau de bord vous alerte lorsque le niveau d'huile minimum est atteint.

Reportez-vous au paragraphe "Niveau huile moteur " en chapitre 4.

À la première alerte, vous pouvez la faire disparaître en appuyant sur l'un des boutons en bout de la manette 2.

Les alertes suivantes disparaîtront automatiquement au bout de 30 secondes.

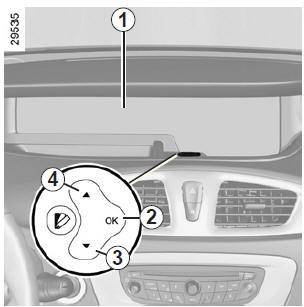

Ordinateur de bord

Ordinateur de bord 1
Ordinateur de bord 1

Suivant véhicule, il regroupe les fonctions suivantes :

  •  distance parcourue ;
  •  paramètres de voyage ;
  •  messages d'information ;
  •  messages d'anomalie de fonctionnement (associés au témoin  les messages d'alerte (associés au) ;

  •  les messages d'alerte (associés au témoin  menu de personnalisation des réglages) ;

  •  menu de personnalisation des réglages du véhicule.

Toutes ces fonctions sont décrites en pages suivantes.

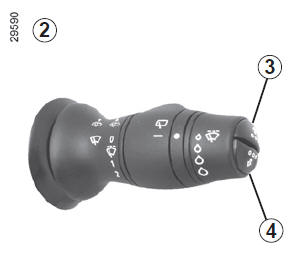

Touches de sélection de
Touches de sélection de l'affichage 2 et 3

Faites défiler vers le haut (touche 2) ou vers le bas (touche 3) les informations suivantes par appuis successifs et brefs (l'affichage dépend de l'équipement du véhicule et du pays).

  1.  totalisateur général et partiel de distance parcourue ;
  2.  paramètres de voyage :
  •  carburant utilisé ;
  •  consommation moyenne ;
  •  consommation instantanée ;
  •  autonomie prévisible ;
  •  distance parcourue ;
  •  vitesse moyenne ;
  1. autonomie de révision ;
  2.  système de surveillance de la pression des pneumatiques ;
  3.  vitesse de consigne du limiteur/régulateur de vitesse (uniquement pour les véhicules non équipés d'un tableau de bord "TFT Display ") ;
  4. journal de bord, défilement des messages d'information et d'anomalie de fonctionnement.

Mise à zéro du totalisateur partiel
Mise à zéro du totalisateur partiel

L'affichage sélectionné sur "totalisateur partiel ", appuyez sur l'une des touches 2 ou 3 jusqu'à la mise à zéro du totalisateur.

Mise à zéro des paramètres de voyage (Top départ)

L'affichage sélectionné sur l'un des paramètres de voyage, appuyez sur l'une des touches 2 ou 3 jusqu'à la mise à zéro de l'affichage.

Interprétation de certaines valeurs affichées après un Top Départ

Les valeurs de consommation moyenne et de vitesse moyenne sont de plus en plus stables et significatives à mesure que la distance parcourue depuis le dernier Top Départ est importante.

La consommation moyenne peut diminuer quand :

  •  le véhicule sort d'une phase d'accélération ;
  •  le moteur atteint sa température de fonctionnement (Top Départ : moteur froid) ;
  •  vous passez d'une circulation urbaine à une circulation routière.

Mise à zéro automatique des paramètres de voyage

La mise à zéro est automatique lors du dépassement de la capacité d'un des paramètres.

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.









Exemples de sélection Interprétation de l'affichage sélectionné

a) T otalisateur général et partiel.

a) T otalisateur général et partiel.
b) Paramètres de voyage. b) Paramètres de voyage.

Carburant utilisé.

Carburant consommé depuis le dernier Top Départ.

Consommation moyenne depuis le dernier Top Départ. Consommation moyenne depuis le dernier Top Départ.

La valeur est affichée après avoir parcouru au moins 400 mètres depuis le dernier Top Départ.

Consommation instantanée. Consommation instantanée.

Valeur affichée au-dessus d'une vitesse de 30 km/h.

Autonomie prévisible avec le carburant restant. Autonomie prévisible avec le carburant restant.

Valeur affichée après avoir parcouru 400 mètres.

Distance parcourue depuis le dernier Top Départ. Distance parcourue depuis le dernier Top Départ.
Vitesse moyenne depuis le dernier Top Départ. Vitesse moyenne depuis le dernier Top Départ.

Valeur affichée après avoir parcouru 400 mètres.

c) A utonomie de révision. c) A utonomie de révision.

Distance restant à parcourir jusqu'à la prochaine révision (affichage en kilomètre et en mois), puis lorsque l'autonomie arrive proche du terme, plusieurs cas se présentent :

  •  autonomie inférieure à 1 500 km ou un mois : le message " prévoir révision sous " s'affiche accompagné du terme le plus proche (distance ou temps) ;
  •  autonomie égale à 0 km ou date de révision atteinte : le message "faire révision " s'affiche accompagné du témoin .

Le véhicule nécessite alors une révision le plus rapidement possible.

Nota : suivant véhicule, l'autonomie de révision s'adapte au style de conduite (roulage fréquent à des vitesses faibles, porte à porte, roulage prolongé au ralenti, traction d'une remorque...). La distance restant à parcourir jusqu'à la prochaine révision peut donc dans certains cas diminuer plus vite que la distance réellement parcourue.

Réinitialisation de l'afficheur après la révision conforme au programme d'entretien.

L'autonomie de révision ne doit être réinitialisée qu'après une révision conformément aux préconisations du programme d'entretien de votre véhicule.

Si vous décidez de faire des vidanges plus rapprochées, ne réinitialisez pas cette donnée à chaque changement d'huile, ceci pour éviter tout dépassement de périodicité de remplacement des autres pièces prévue dans le programme d'entretien.

Particularité : pour réinitialiser l'autonomie de révision, appuyez environ 10 secondes sans interruption sur l'une des touches de mise à zéro de l'affichage jusqu'à l'affichage fixe de l'autonomie de révision.

Paramètres de voyage L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.





Exemples de sélection Interprétation de l'affichage sélectionné
d) S ystème de surveillance de la pression des pneumatiques. d) S ystème de surveillance de la pression des pneumatiques.

Reportez-vous en chapitre 2, paragraphe "Système de surveillance de la pression des pneumatiques ".

e) Vitesse de consigne du régulateur-limiteur de vitesse e) Vitesse de consigne du régulateur-limiteur de vitesse (uniquement pour les véhicules non équipés d'un tableau de bord "TFT Display ").

Reportez-vous en chapitre 2, paragraphes "Limiteur de vitesse " et " Régulateur de vitesse ".

f) Journal de bord. f) Journal de bord.

Affichage successif :

  •  des messages d'informations (airbag passager OFF...) ;
  •  des messages d'anomalies de fonctionnement (injection à contrôler...).

Messages d'information

Ils peuvent aider à la mise en route du véhicule ou vous informer d'un choix ou d'un état de conduite.

Des exemples de messages d'information sont donnés ci-après.

Exemples de messages Interprétation de l'affichage sélectionné
"frein de parking serré " Indique que le frein de parking est serré.
"retirer la carte " Demande de retirer la carte RENAULT du lecteur lorsque vous quittez le véhicule.
"test des fonctions sous contrôle " S'affiche, contact mis, lorsque le véhicule s'autocontrôle.
"antipatinage désactivé " Indique que vous avez désactivé la fonction ASR.
"tourner volant + start " Tournez légèrement le volant pendant l'appui sur le bouton de démarrage du véhicule pour déverrouiller la colonne de direction.
"pas de message mémorisé " Aucune alerte n'est mémorisée.
"direction non verrouillée " Indique que la colonne de direction n'a pas été bloquée.

Messages d'anomalies de fonctionnement

Ils apparaissent avec le témoin et nécessitent un arrêt au plus tôt chez un Représentant de la marque en
et nécessitent un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non respect de cette préconisation risque d'entraîner un endommagement du véhicule.

Ils disparaissent par un appui sur la touche de sélection de l'affichage ou au bout de quelques secondes et sont mémorisés dans le journal de bord. Le témoin reste allumé. Des exemples de messages d'anomalies de fonctionnement sont
reste allumé. Des exemples de messages d'anomalies de fonctionnement sont donnés ci-après.

Exemples de messages Interprétation de l'affichage sélectionné
"filtre gazole à purger " Indique une présence d'eau dans le filtre à gazole, consultez au plus tôt un Représentant de la marque.
"éclairage à contrôler " Indique une défaillance des projecteurs directionnels mobiles.
"véhicule à contrôler " Indique une défaillance d'un des capteurs des pédales, du système de gestion de la batterie ou d'un capteur du niveau d'huile.
"airbag à contrôler " Indique une défaillance des systèmes de retenue complémentaire aux ceintures.

En cas d'accident, ils risquent de ne pas se déclencher.

"antipollution à contrôler " Indique une défaillance dans le système de dépollution du véhicule.

Les messages d'alertes

Ils apparaissent avec le témoin et vous imposent pour votre sécurité, un arrêt impératif et immédiat compatible
et vous imposent pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez votre moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

Des exemples de messages d'alerte sont donnés ci-après. Nota : les messages apparaissent sur l'afficheur soit isolément, soit en alternance (lorsqu'il y a plusieurs messages à afficher), ils peuvent être accompagnés d'un voyant et/ou d'un bip sonore.

Exemples de messages Interprétation de l'affichage sélectionné
"risque casse moteur " Indique une défaillance de l'injection, une surchauffe du moteur du véhicule ou un problème grave au niveau du moteur.
"panne du système de freinage " Indique un problème du système de freinage.
"panne de la direction " ou "risque blocage de la direction " Indique un problème sur la direction.
"panne du frein de parking " ou "immobiliser le véhicule " Indique une défaillance du frein de parking assisté. Serrez manuellement le frein de parking assisté et assurez-vous de l'immobilisation du véhicule à l'aide d'une cale.
"panne recharge batterie " Indique un problème dans le circuit de charge de la batterie du véhicule (alternateur...).
"crevaison " Indique une crevaison sur la roue signalée au tableau de bord.

Menu de personnalisation des réglages du véhicule

Cette fonction, intégrée à l'ordinateur


Cette fonction, intégrée à l'ordinateur de bord 1, permet, suivant l'équipement du véhicule, l'activation/désactivation et le réglage de certaines fonctions du véhicule.

Accès au menu de personnalisation des réglages du véhicule

Véhicule à l'arrêt, appuyez sur l'un des boutons 2, 3 ou 4 pour accéder aux différents réglages.

Sélection des réglages

Suivant l'équipement du véhicule, appuyez sur le bouton 3 ou 4 pour sélectionner la fonction à modifier :

  1.  blocage auto des portes en roulant ;
  2.  déverrrouillage porte conducteur seule ;
  3.  essuyage arrière en marche arrière ;
  4.  allumage auto des feux de jour ;
  5.  aide au parking avant ;
  6.  aide au parking arrière ;
  7.  aide au parking volume ;
  8.  heure ;
  9.  langue.

Une fois la fonction sélectionnée, choisissez de l'activer ou de la désactiver en appuyant sur le bouton 2 :

fonction fonction activée


désactivée fonction
désactivée

Si vous sélectionnez l'un des choix "aide au parking volume " ou "langue ", vous aurez de nouveau une sélection (volume sonore de l'aide au parking ou langue du tableau de bord). Dans ce cas, faites votre choix et validez- le en appuyant sur le bouton 2.

Pour sortir du menu, sélectionnez "sortir " puis validez en appuyant sur le bouton 2.

Le menu de personnalisation des réglages du véhicule ne peut pas être utilisé en roulant. Au-delà de 20 km/h pour les véhicules équipés d'une boîte de vitesses mécaniques (0 km/h pour les véhicules équipés d'une boîte de vitesses automatiques), l'afficheur de bord repasse automatiquement en mode ordinateur de bord.
    Direction assistée
    Direction à assistance variable La direction à assistance variable est dotée d'un système à gestion électronique qui adapte le niveau d'assistance en fonc ...

    Heure et température extérieure
    Mise à l'heure de la montre 1  Appuyez sur le bouton 2 pendant environ trois secondes ;  dès que les heures clignotent appuyez de nouveau sur le bouton 2 pour l ...

    Catégories


    © 2014-2024 Droit d'auteur www.comonfr.com 0.0065
