Renault Scénic: Éclairage intérieur (remplacement des lampes) - Conseils pratiques - Manuel du conducteur Renault ScénicRenault Scénic: Éclairage intérieur (remplacement des lampes)

Renault Scénic / Manuel du conducteur Renault Scénic / Conseils pratiques / Éclairage intérieur (remplacement des lampes)

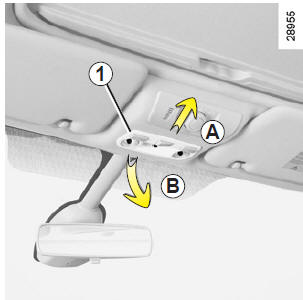

Plafonnier
Plafonnier

  •  Positionnez les trois contacteurs en position centrale ;
  •  reculez le plafonnier vers l'arrière (mouvement A) puis basculez l'avant vers le bas (mouvement B) ;
  •  lors de l'extraction du plafonnier, veillez à ne pas tirer sur les fils électriques ;
  •  déclippez le diffuseur 1.

Nota : pour sortir l'ampoule défectueuse, vous pouvez vous aider d'un outil de type tournevis plat.

Type de lampe : W5W.

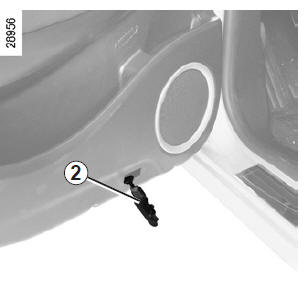

Éclaireurs de portes
Éclaireurs de portes

Déclippez (à l'aide d'un outil type tournevis plat) l'éclaireur 2.

Tournez d'un quart de tour le portelampe et sortez la lampe.

Type de lampe : W5W.

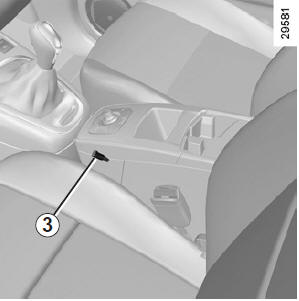

Éclaireur de console centrale coulissante
Éclaireur de console centrale coulissante

Déclippez la lampe 3 de son support.

Type de lampe : W5W.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

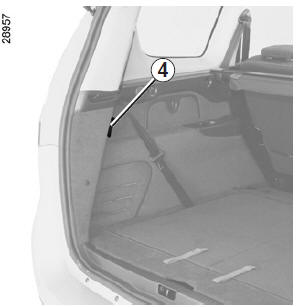

Éclaireurs de coffre
Éclaireurs de coffre

Déclippez les éclaireurs 4 à l'aide d'un outil type tournevis plat

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Déconnectez l'éclaireur.


Déconnectez l'éclaireur.

Appuyez sur la languette 5 pour dégager le diffuseur 7 et accéder à la lampe 6.

Type de lampe : W5W.
