Ce rangement ne peut se situer que dans la zone centrale de la banquette arrière

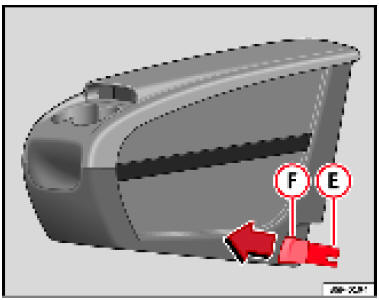

Fig. 111 Rangement mobile. Montage
Fig. 111 Rangement mobile. Montage

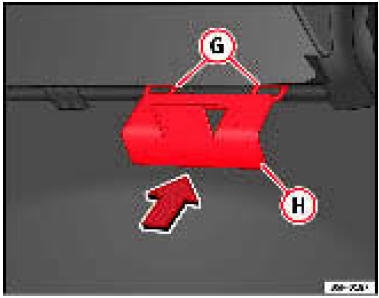

Fig. 112 Plaque de fixation du rangement mobile
Fig. 112 Plaque de fixation du rangement mobile

Montage du rangement mobile

  • Rabattez le petit dossier de la banquette arriere pour avoir acces a la partie arriere du dossier le plus grand.
  •  Placez depuis l'interieur du vehicule la plaque de fixation H  fig. 112 Du rangement mobile par la partie arriere du dossier.

    Elle doit etre situee entre le dossier et le coussin, dans la zone de la place centrale.

  •  Poussez la plaque jusqu'a ce qu'elle s'enclipse avec l'armature du coussin. Cela permet l'apparition des anneaux de fixation du rangement mobile au niveau de la partie avant du siege.
  •  Si vous rencontrez des problemes avec la plaque pour qu'elle s'enclipse, inclinez legerement vers l'avant le dossier de la grande banquette puis reinclinez-le a nouveau vers l'arriere pour faciliter le montage du rangement sur la plaque.
  •  Placez le rangement mobile sur la mousse de la banquette sur la place centrale.
  •  Mettez face a face les deux pieces de fixation E, fig. 111, Avec les deux anneaux de fixation G, fig. 112 Et appuyez fortement jusqu'a ce que les deux pinces s'enclipsent totalement dans les anneaux.

Demontage du rangement mobile

  • Tirez sur chacun des boutons, fig. 111 F des pinces (boutons rouges) vers l'avant, jusqu'a entendre leur declipsage.
  •  Rabattez la grande banquette et retirez la plaque de fixation du rangement mobile.
