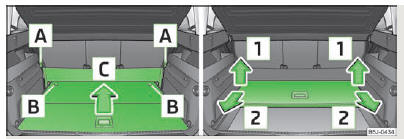

Skoda Roomster. Fig. 48 Rabattre/extraire le plancher de chargement variable
Fig. 48 Rabattre/extraire le plancher de chargement variable

Dépose du plancher de chargement variable

  • Décrochez les boucles a " fig. 48 Du panneau de séparation souple des points de fixation.
  • Déverrouillez le plancher de chargement variable en faisant tourner les axes de fixation b de 180 env. Vers la gauche.
  • Repliez le plancher de chargement variable en le déplaçant dans le sens de la flèche c .
  • Soulevez le plancher de chargement variable dans le sens de la flèche 1 et faites- le sortir en le tirant dans le sens de la flèche 2 .

Pose du plancher de chargement variable

  • Repliez le plancher de chargement variable et déposez-le sur les glissières de support.
  • Dépliez le plancher de chargement variable.
  • Déverrouillez le plancher de chargement variable en faisant tourner les axes de fixation b " fig. 48 De 180 env. Vers la gauche.
  • Fixez les boucles a du panneau de séparation souple des points de fixation.

Avertissement

Veillez, lors du montage du plancher de chargement variable, à ce que les glissières de support et le plancher de chargement variable soient correctement fixés. Si ce n'est pas le cas, il y a risque de blessure pour les occupants.
