Skoda Roomster: Feu arrière

Fig. 151 Démontage du bloc optique arrière/débranchement du connecteur

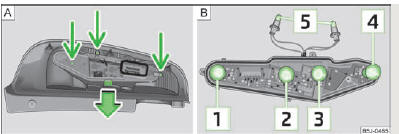

Fig. 152 Démontage de la partie du milieu du feu / disposition des ampoules

Remplacement des ampoules dans le feu arrière " fig. 152.

1. Feu stop
2. Clignotant
3. Phare de recul
4. Antibrouillard arrière
5. Feu de position

Démontage et remontage du bloc optique arrière

• Ouvrez le capot du coffre à bagages.
• Dévissez l'ampoule " fig. 151 - A.
• Attrapez la lampe au niveau de la partie supérieure et inférieure et tirez celle-ci de quelque peu vers l'arrière.
• Débranchez le connecteur " fig. 151 - B.
• Pour atteindre les ampoules, dévissez la partie centrale du feu et détachez le verrouillage " fig. 152 - A.
• Pour remonter, vissez la partie centrale du feu sur le boîtier du bloc optique arrière.
• Rebranchez le connecteur et replacez la lampe à son emplacement original.
• Vissez le feu.

Remplacement des ampoules du bloc optique arrière

• Retirez l'ampoule 1 , 2 , 3 ou 4 " fig. 152 Défectueuse de la douille et insérez une ampoule neuve.
• Pour remplacer l'ampoule, faites tourner la douille de l'ampoule 5 jusqu'en butée en sens antihoraire et retirez la douille du boîtier.
• Remplacez l'ampoule, remettez la douille avec l'ampoule en place dans le boîtier et faites-la tourner jusqu'en butée en sens horaire.
