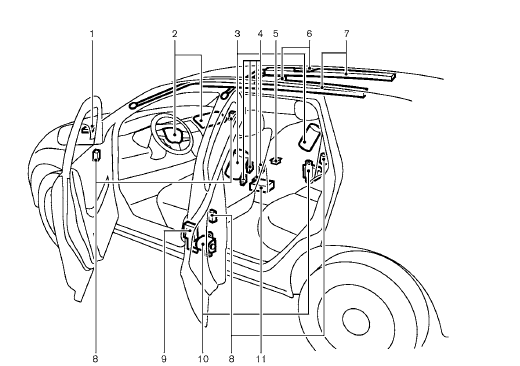

Nissan Leaf: Dispositif de sacs gonflables perfectionnés Nissan (sièges avant)

1. Capteur de zone de collision
2. Modules des sacs gonflables avant
3. Modules de sacs gonflables latéraux montés dans les sièges avant
4. Capteurs de classification du passager (capteurs de poids)
5. Module de commande du système de classification du passager
6. Gonfleurs de rideaux gonflables latéraux montés dans le toit
7. Modules de rideaux gonflables latéraux montés dans le toit
8. Capteurs périphériques
9. Prétendeur extérieur de ceinture sousabdominale (côté conducteur uniquement)
10. Ceinture de sécurité avec prétendeur
11. Module de commande des sacs gonflables

Avertissement

Respectez les mesures suivantes pour assurer le bon fonctionnement du système de sac gonflable perfectionné du passager.

• Assurez-vous que les passagers arrière ne poussent ni ne tirent sur le vide-poche du dossier de siège.
• Ne soumettez pas le dossier de siège, l'appuie-tête ou le vide-poche du dossier de siège à une charge dépassant 4 kg (9 lb).
• Ne rangez aucun article derrière le siège susceptible d'exercer une pression contre le dossier de siège.
• Vérifiez le bon fonctionnement du témoin de neutralisation du sac gonflable du passager avant.
• Si vous remarquez que le témoin de neutralisation du sac gonflable du passager avant ne fonctionne pas comme il est décrit dans ce chapitre, confiez votre véhicule à votre concessionnaire nissan leaf certifié pour faire vérifier le système de classification du passager.
• Entre-temps, jusqu'à ce que le concessionnaire vous confirme que le système du capteur de classification du passager (capteur de poids) fonctionne correctement, faites asseoir les occupants à l'arrière.

Ce véhicule est équipé d'un dispositif de sacs gonflables perfectionnés nissan pour les sièges du conducteur et du passager avant. Ce dispositif est conçu pour respecter les exigences d'homologation fixées par la réglementation américaine.

Il est également autorisé au canada.

Tous les renseignements, les mises en garde et les avertissements stipulés dans ce manuel s'appliquent et doivent être respectés.

Le sac gonflable avant du conducteur est situé au centre du volant. Le sac gonflable avant du passager est monté dans le tableau de bord, audessus de la boîte à gants. Les sacs gonflables avant sont conçus pour se déployer en cas de collision frontale de forte intensité. Ils peuvent aussi se déployer si les forces provoquées par un autre type de collision s'assimilent à celles d'une collision frontale plus grave. Il est possible qu'ils ne se déploient pas pendant certains types de collisions frontales. Les dommages au véhicule (ou l'absence de dommages) ne constituent pas nécessairement un indice du bon fonctionnement des sacs gonflables avant.

Le dispositif de sac gonflable perfectionné nissan comporte des modules de gonflage à deux étapes.

Le système contrôle les données transmises par le module de commande des sacs gonflables, les capteurs de boucle de ceinture de sécurité et le capteur de classification du passager (capteur de poids). Du côté du conducteur, l'activation du générateur de gaz dépend de la gravité de la collision et de l'utilisation de la ceinture de sécurité. Du côté passager avant, le capteur de classification du passager est également contrôlé. Selon l'information reçue par les capteurs, il est possible qu'un seul sac gonflable avant se déploie en cas de collision. Une telle situation dépend de la gravité de la collision et des occupants avant qui portent leur ceinture de sécurité. De plus, il est possible que le sac gonflable du passager avant soit neutralisé automatiquement dans certaines conditions, selon les données transmises par le capteur de classification du passager.

Si le sac gonflable du passager avant est désactivé, le témoin de neutralisation du sac gonflable du passager est allumé (si le siège est inoccupé, le témoin est éteint, mais le sac gonflable est désactivé). Pour obtenir de plus amples renseignements à ce sujet, consultez la section " sac gonflable du passager avant et témoin de neutralisation " dans le présent chapitre. Le déploiement d'un seul sac gonflable avant n'indique pas un mauvais fonctionnement du dispositif.

Communiquez avec nissan ou avec un concessionnaire nissan leaf certifié si vous avez des questions concernant le système de sac gonflable.

Si, en raison d'un handicap physique, vous souhaitez faire modifier votre véhicule, veuillez communiquer avec nissan. Les renseignements sur les personnes-ressources sont fournis au début du présent manuel du conducteur.

Le déploiement d'un sac gonflable avant est accompagné d'un bruit fort, suivi d'une émission de fumée. Cette fumée n'est pas nocive et n'indique pas la présence d'un incendie. Il est cependant recommandé d'éviter de l'inhaler, car elle peut causer une irritation de la gorge ainsi qu'une sensation d'étouffement. Les personnes qui souffrent de problèmes respiratoires doivent respirer de l'air frais dès que possible.

Les sacs gonflables avant, lorsqu'ils sont combinés au port des ceintures de sécurité, aident à amortir le choc transmis à la tête et au thorax des occupants des sièges avant. Ils peuvent contribuer à sauver des vies et à réduire les risques de blessures graves. Cependant, le déploiement d'un sac gonflable avant peut causer des éraflures au visage ou d'autres blessures. Les sacs gonflables avant n'offrent aucune protection à la partie inférieure du corps.

Même si votre véhicule est équipé du dispositif de sacs gonflables perfectionnés nissan, les ceintures de sécurité doivent toujours être portées correctement. Le conducteur et le passager avant doivent être assis le dos bien droit et aussi loin que possible du volant et du tableau de bord.

Les sacs gonflables avant se déploient rapidement pour protéger les occupants des sièges avant. L'occupant qui se trouve trop près du module du sac gonflable avant, ou encore qui est appuyé contre ce module, court de plus grands risques de blessures en raison de la force du déploiement.

Une fois déployés, les sacs gonflables avant se dégonflent rapidement.

Les sacs gonflables avant ne peuvent se déployer que lorsque le commutateur principal est à la position on (marche).

Lorsque le commutateur principal est placé à la position on (marche), le témoin de sac gonflable s'allume. Si le dispositif est fonctionnel, le témoin d'avertissement de sac gonflable s'éteint après environ sept secondes.

Sac gonflable du passager avant et témoin de neutralisation

Avertissement

Le sac gonflable du passager avant est conçu pour se désactiver automatiquement dans certaines circonstances. Lisez attentivement la présente section pour comprendre le fonctionnement de ce dispositif.

L'utilisation adéquate du siège, de la ceinture de sécurité et des ensembles de retenue d'enfant assure une protection plus efficace. En cas d'accident, le nonrespect des consignes d'utilisation des sièges, des ceintures de sécurité et des ensembles de retenue d'enfant données dans ce manuel fait augmenter les risques de blessures ou la gravité de celles-ci.

Témoin de neutralisation du sac gonflable du passager avant

Témoin de neutralisation :

Le témoin de neutralisation du sac gonflable du passager avant   est situé sur
le tableau de bord. Une fois que le commutateur principal est placé à la position on (marche), le témoin de neutralisation du sac gonflable du passager avant s'allume au tableau de bord pendant sept secondes environ, puis s'éteint ou reste allumé selon l'état du siège du passager avant. Le témoin fonctionne comme suit :

• Siège du passager inoccupé : le témoin
  est éteint et le sac gonflable du passager avant est désactivé et ne se déploie pas en cas de collision.
• Siège du passager occupé par un adulte de petite taille, un enfant ou un ensemble de retenue d'enfant tel que défini dans ce chapitre : le témoin   s'allume pour
  indiquer que le sac gonflable du passager avant est désactivé et qu'il ne se déploiera pas en cas de collision.
• Le siège du passager est occupé et le passager correspond aux critères définis dans ce chapitre : le témoin est éteint pour
  indiquer que le sac gonflable du passager avant est fonctionnel.

Sac gonflable du passager avant :

Le sac gonflable du passager avant est conçu pour se désactiver automatiquement lorsque le véhicule est utilisé dans les conditions décrites ci-dessous, conformément à la réglementation en vigueur aux états-unis. Si le sac gonflable du passager avant est désactivé, il ne se déploiera pas en cas d'accident. Le sac gonflable du conducteur et les autres sacs gonflables du véhicule ne font pas partie de ce dispositif.

L'objet de la réglementation est de réduire le risque de blessures et de décès associés au déploiement de ces sacs quand un type particulier de passager occupe le siège avant, p. Ex. Un enfant, elle exige, pour ce faire, que le sac gonflable soit automatiquement à la position off (hors fonction).

L'un de ces capteurs analyse le poids de l'occupant (capteur de poids du passager). Il permet de détecter la présence d'un occupant ou d'un objet quelconque selon le signal de poids reçu. Par exemple, si un enfant est assis sur le siège du passager avant, le dispositif de sacs gonflables perfectionnés est conçu pour désactiver le sac gonflable du passager avant, conformément à la réglementation en vigueur. De plus, si le siège du passager accueille un ensemble de retenue d'enfant conforme à la réglementation, le capteur détecte le poids de ce dispositif ainsi que celui de l'enfant, ce qui provoque la désactivation du sac gonflable.

Les adultes qui s'assoient sur le siège du passager avant et qui utilisent leur ceinture de la façon indiquée dans ce manuel ne devraient pas provoquer la mise automatique à la position off (hors fonction) du sac gonflable du passager avant. Le sac gonflable du passager peut être désactivé pour les adultes de petite taille; toutefois, si l'occupant ne s'assoit pas correctement sur le siège (par exemple, s'il se penche ou se place sur le rebord du siège ou dans toute autre position inadéquate), le capteur peut désactiver le sac gonflable. Assurez-vous toujours d'être bien assis et de porter la ceinture de sécurité de façon adéquate afin de bénéficier de toute la protection offerte par la ceinture de sécurité et le sac gonflable.

Nissan vous recommande de faire asseoir les enfants de moins de 12 ans à l'arrière et de veiller à ce qu'ils soient bien retenus. Nissan recommande également l'utilisation d'un ensemble de retenue d'enfant ou d'un siège d'appoint adéquats et correctement installés sur un siège arrière.

Sinon, le capteur de classification du passager désactive le sac gonflable du passager avant, comme il est indiqué ci-dessus, pour certains ensembles de retenue d'enfant. Si un ensemble de retenue d'enfant n'est pas fixé correctement ou si le mode de blocage automatique (mode de ensemble de retenue d'enfant) n'est pas utilisé, l'ensemble de retenue d'enfant pourrait se renverser ou se déplacer en cas d'accident ou d'arrêt brusque. Une telle utilisation pourrait également provoquer le déploiement non programmé du sac gonflable du passager avant. Consultez la section " ensembles de retenue d'enfant " dans le présent chapitre pour obtenir les directives d'installation et d'utilisation

Si le siège du passager avant est inoccupé, le sac gonflable du passager est conçu pour ne pas se déployer en cas de collision. Toutefois, si des objets lourds se trouvent sur le siège, le sac gonflable peut se déployer en cas de collision, car le capteur de classification du passager peut détecter ces objets. D'autres éléments pourraient également déclencher le déploiement du sac gonflable, tels qu'un enfant se tenant debout sur le siège, ou deux enfants occupant ce même siège, ce qui serait contraire aux directives figurant dans ce manuel. Assurez-vous que tous les occupants du véhicule sont correctement assis et que leurs ceintures de sécurité sont bien bouclées.

Le témoin de neutralisation du sac gonflable du passager permet de vérifier si le sac gonflable du passager avant passe automatiquement à la position off (hors fonction) lorsque le siège est occupé. Le témoin ne s'allume pas lorsque le siège du passager avant est inoccupé.

Si le témoin de neutralisation du sac gonflable du passager avant s'allume (indiquant que le sac gonflable est désactivé) alors qu'un adulte occupe le siège du passager avant, il se peut que cette personne soit de petite taille, ou qu'elle ne soit pas assise correctement sur le siège.

Si un ensemble de retenue d'enfant doit être utilisé sur le siège avant, le témoin de neutralisation du sac gonflable du passager peut s'allumer ou non en fonction de la taille de l'enfant et du type d'ensemble de retenue d'enfant utilisé. Si le témoin de neutralisation du sac gonflable du passager est éteint (ce qui indique que le sac gonflable peut se déployer en cas de collision), l'ensemble de retenue d'enfant ou la ceinture de sécurité est peut-être incorrectement utilisé.

Assurez-vous que l'ensemble de retenue d'enfant est bien installé, que la ceinture de sécurité est correctement placée et que l'enfant est bien assis. Si le témoin de neutralisation du sac gonflable du passager est éteint, installez l'enfant ou l'ensemble de retenue d'enfant sur le siège arrière.

Si le témoin de neutralisation du sac gonflable du passager demeure éteint même si l'ensemble de retenue d'enfant est bien installé, que la ceinture de sécurité est correctement placée et que l'enfant est bien assis, le système pourrait détecter un siège inoccupé, ce qui signifie que le sac gonflable est désactivé. Votre concessionnaire nissan leaf certifié peut vérifier si le système est désactivé au moyen d'un outil spécial.

Toutefois, jusqu'à ce que votre concessionnaire vous confirme que le sac gonflable fonctionne correctement, installez l'enfant ou l'ensemble de retenue d'enfant sur le siège arrière.

Le système des sacs gonflables et le témoin de neutralisation du sac gonflable du passager exigent quelques secondes pour noter le changement de l'état du siège du passager. Toutefois, si le siège devient entre temps inoccupé, le témoin de neutralisation du sac gonflable du passager demeurera éteint.

Si le système de sac gonflable du passager avant présente une anomalie, le témoin de sac gonflable   , situé dans le
groupe d'instruments du tableau de bord, clignote. Faites vérifier le système par un concessionnaire nissan leaf certifié.

Autres précautions concernant les sacs gonflables avant :

Avertissement

• Ne déposez pas d'objets sur le rembourrage du volant ou sur le tableau de bord.

  Ne placez pas également d'objets entre les occupants et le volant ou le tableau de bord. De tels objets pourraient se transformer en dangereux projectiles et provoquer des blessures en cas de déploiement des sacs gonflables avant.

• Ne placez pas d'objets à angles vifs sur le siège. Également, n'y placez pas des objets lourds qui pourraient laisser une empreinte permanente sur le siège. De tels objets peuvent endommager le siège ou le capteur de classification du passager (capteur de poids). Ceci pourrait nuire au fonctionnement du sac gonflable et entraîner des blessures graves.
• N'utilisez pas d'eau ou de produits acides (nettoyeurs à vapeur) sur le siège. Vous risquez d'endommager le siège ou le capteur de classification du passager (capteur de poids). Ceci pourrait également nuire au fonctionnement du sac gonflable et entraîner des blessures graves.
• Plusieurs éléments des sacs gonflables avant seront chauds tout de suite après le déploiement des sacs. N'y touchez pas; vous pourriez vous infliger des brûlures graves.
• Aucune modification non approuvée ne doit être apportée aux composants ou au câblage des sacs gonflables.

  Ceci vise à empêcher que les sacs gonflables ne se déploient de façon inopinée ou que le dispositif ne soit endommagé.

• N'apportez aucune modification non autorisée au circuit électrique, à la suspension ou à la structure avant de votre véhicule. Vous pourriez compromettre le fonctionnement des sacs gonflables avant.
• Toute modification des sacs gonflables avant peut entraîner de graves blessures. Ces altérations comprennent les modifications apportées au volant et au tableau de bord, notamment l'installation d'équipement ou d'accessoires sur le rembourrage du volant et sur le tableau de bord, ou encore l'ajout de garnitures supplémentaires autour des sacs gonflables.
• Le retrait ou la modification du siège du passager avant pourrait nuire au fonctionnement du sac gonflable et entraîner des blessures graves.
• La modification ou l'altération du siège du passager avant peut entraîner des blessures graves. Par exemple, ne modifiez pas les sièges avant en ajoutant du tissu ou des garnitures sur le coussin de siège, telles que des housses de siège, si ces éléments n'ont pas été conçus spécialement pour permettre le bon fonctionnement du sac gonflable.

  De plus, ne placez aucun objet sous le siège du passager avant ou entre le coussin de siège et le dossier.

  Ces objets peuvent nuire au bon fonctionnement du capteur de classification du passager.

• Aucune modification non approuvée ne doit être apportée aux composants ou au câblage des ceintures de sécurité.

  De telles modifications pourraient nuire au fonctionnement des sacs gonflables avant. L'altération des ceintures de sécurité peut entraîner des blessures graves.

• Toute intervention sur le système de sac gonflable avant ou à proximité de celui-ci doit être effectuée par un concessionnaire nissan leaf certifié.

  L'installation de tout équipement électrique doit également être effectuée par un concessionnaire nissan leaf certifié. Le câblage du système de retenue supplémentaire* (srs) ne doit être ni modifié, ni débranché. Le dispositif de sacs gonflables ne doit pas être examiné au moyen de sondes ou d'équipements d'essai électrique non autorisés.

• Un pare-brise fissuré doit être remplacé dans les plus brefs délais dans un atelier de réparation qualifié. Un pare-brise fissuré peut nuire au fonctionnement des sacs gonflables.

*Les connecteurs de faisceau de câblage du dispositif de protection complémentaire (srs) sont facilement identifiables par leurs couleurs jaune et orange.

Si vous revendez votre véhicule, nous vous demandons d'informer l'acheteur de la présence des sacs gonflables avant et de lui indiquer les sections appropriées dans le présent manuel du conducteur.
